因为前面内容太多了，所以单开一页记录Stm32CubeMX上的配置。

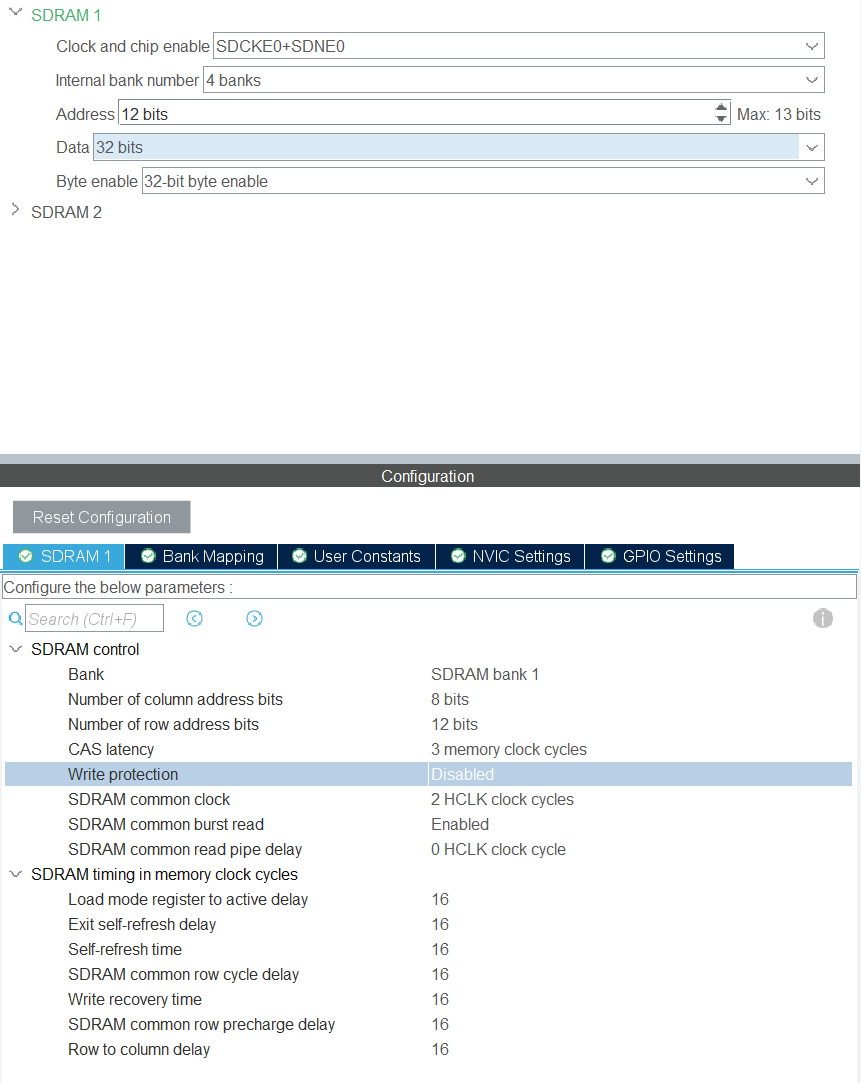

FMC

Clock and chip enable

可以控制两个SDRAM 芯片，每个有对应的时钟

4Banks

1 Bank = 32Mbits

Address（地址线）

你看原理图上有几个A[num]的线就是几个

Data

32位

Byte Enable

时序配置

看到对应芯片的OPERATING FREQUENCY / LATENCY RELATIONSHIPS部分

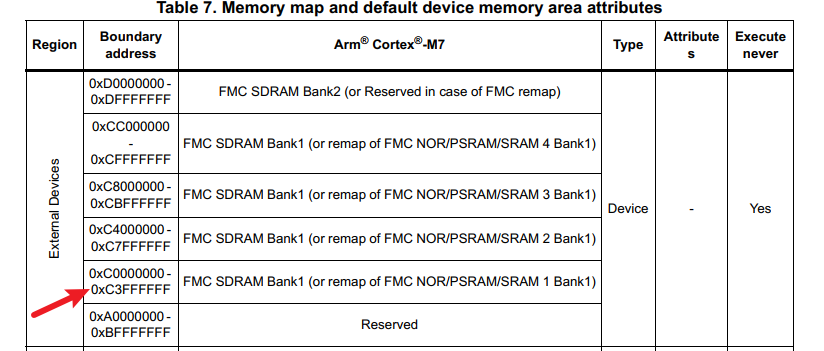

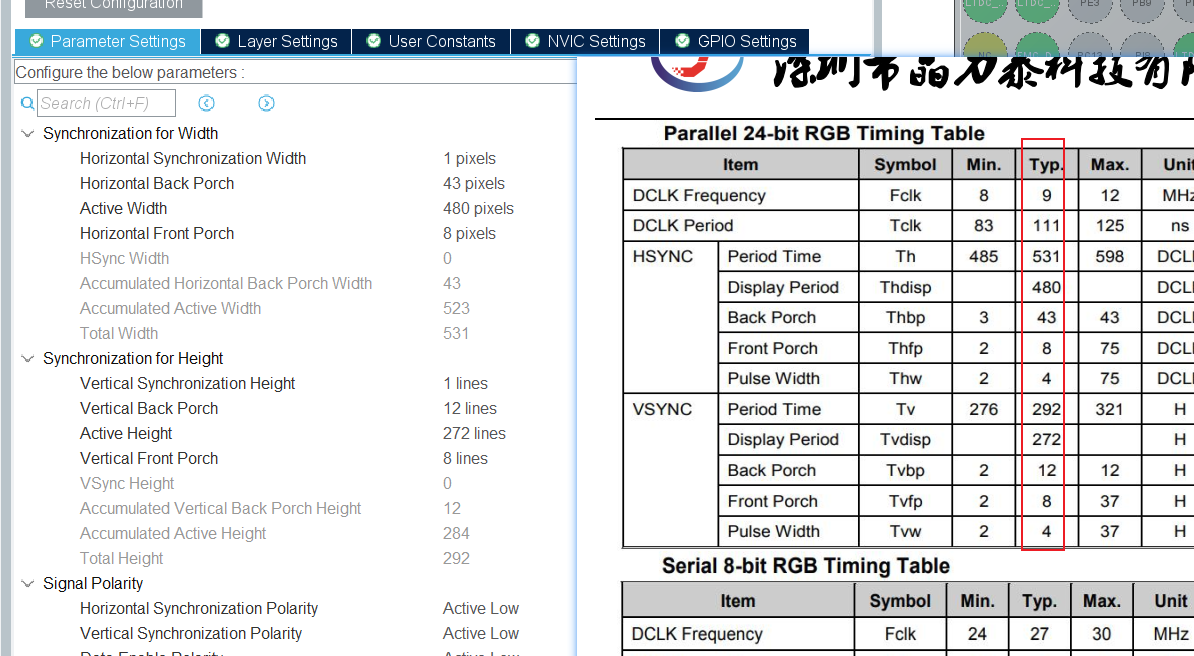

LTDC

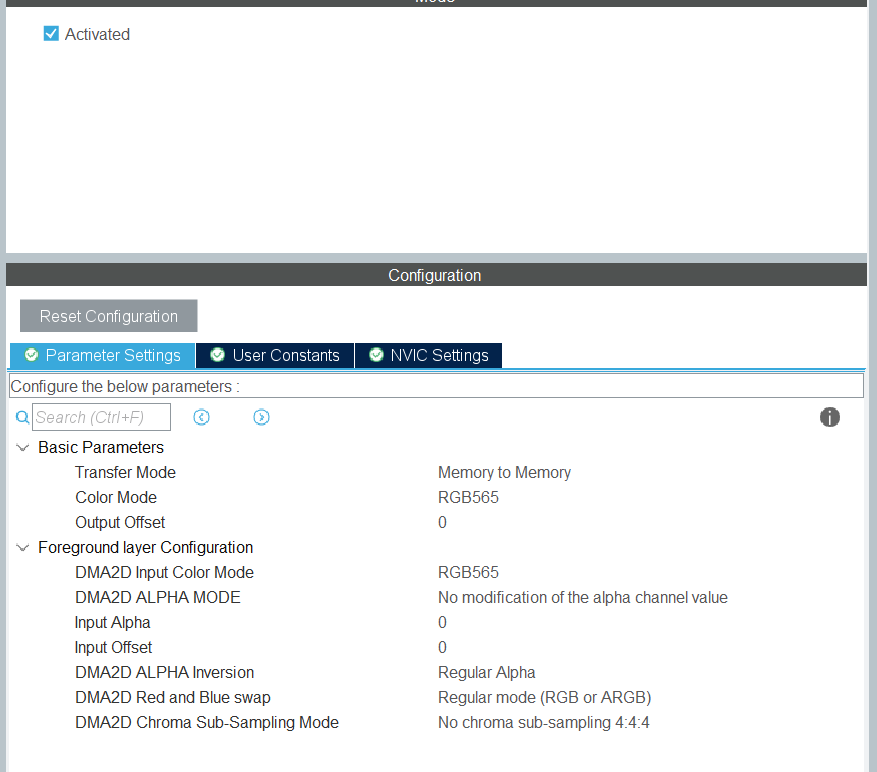

DMA2D

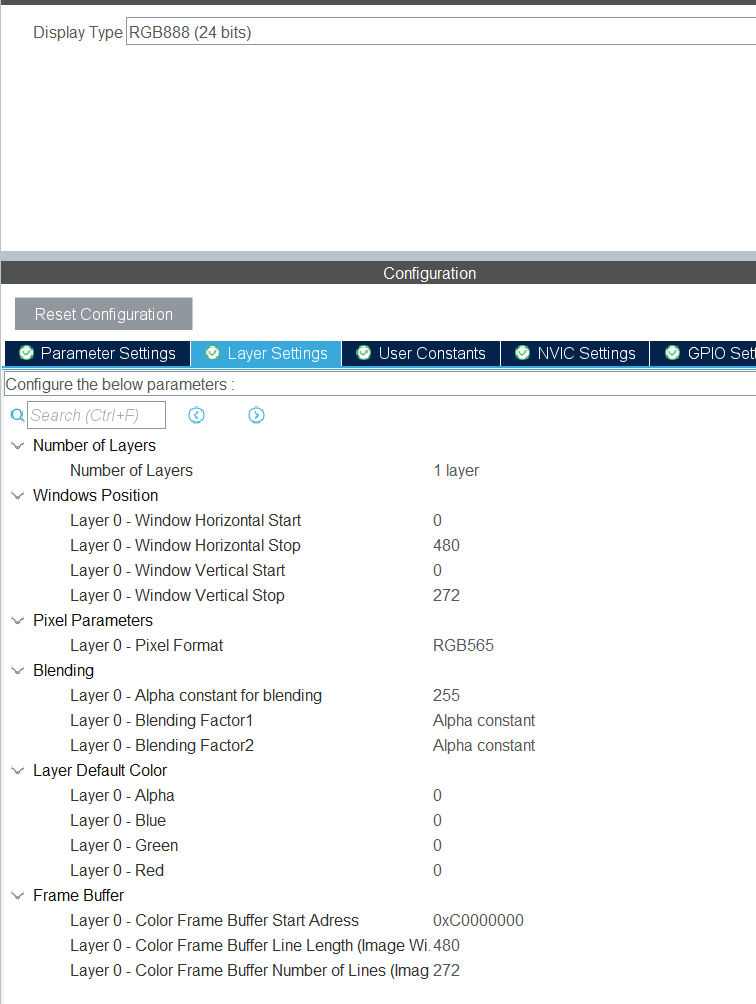

为什么RGB565 -> RGB888

1. 节省SDRAM空间
2. 节省SDRAM的带宽占用，降低撕裂感
